网络工程师案例分析每日一练 2021年10月26日网络故障排查与优化

案例背景

某中型企业（员工约500人）核心网络架构为典型的三层结构：接入层、汇聚层和核心层。核心交换机采用双机热备（VRRP），通过万兆光纤上联至防火墙，再连接至互联网。接入层交换机通过千兆电口连接用户终端。企业主要业务包括OA系统、ERP系统、视频会议及日常互联网访问。

故障现象

2021年10月26日上午9:15，企业员工普遍反映访问内部OA系统和ERP系统缓慢，视频会议频繁卡顿，但访问外部互联网网站（如新闻门户）速度正常。网络监控系统显示核心交换机CPU利用率在高峰时段达到85%，端口流量存在异常波动。

问题分析

1. 故障范围界定：问题集中于内部业务系统，外部访问正常，初步排除互联网出口带宽或外部链路故障，焦点应放在内部网络和数据中心区域。
2. 可能原因排查：

• 带宽瓶颈：检查核心与汇聚链路利用率，特别是连接服务器区域的端口。

• 设备性能：高CPU利用率可能由广播风暴、路由振荡或硬件故障引起。

• 应用层问题：OA/ERP服务器自身负载或数据库查询效率低下。

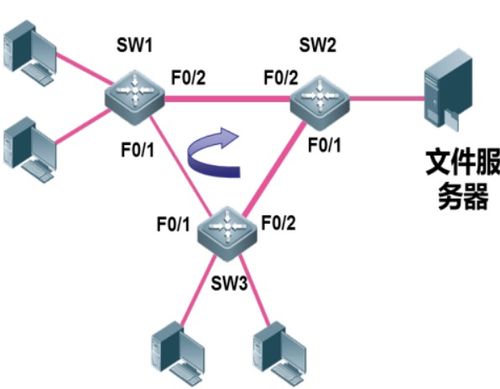

• 网络环路：STP协议收敛问题或配置错误导致临时环路。

• 安全事件：内部网络存在扫描或DoS攻击消耗资源。

1. 数据收集：

• 通过SNMP或CLI检查核心交换机端口流量、错误帧、广播包计数。

• 分析NetFlow/sFlow数据，识别Top Talkers及异常流量模式。

• 检查日志中是否有MAC地址漂移、STP状态变更记录。

解决方案与实施

1. 紧急处置：在业务低峰期（如午休），对核心交换机进行重启以暂时缓解CPU压力，并备份当前配置及日志。
2. 根因定位：流量分析发现某接入交换机连接端口广播包异常激增，进一步定位到该楼层一台新接入的网络打印机因驱动不兼容，持续发送畸形广播包，导致局部广播风暴，经汇聚层扩散至核心。
3. 故障排除：

• 隔离故障端口，断开问题打印机网络连接。

• 在接入交换机启用端口级广播风暴抑制（如设置broadcast-limit）。

• 优化STP参数，确保快速收敛，并检查是否存在冗余链路误接。

1. 优化措施：

• 实施网络准入控制（如802.1X），防止未经授权或异常设备接入。

• 部署更细粒度的流量监控与告警机制，设定CPU利用率、广播包速率阈值。

• 对核心交换机进行固件升级，并评估未来性能扩容需求。

与反思

本次案例体现了分层排查在故障处理中的重要性：由现象（应用慢）到层面（网络层），再聚焦于具体设备与端口。日常运维中，应加强基线数据建立（如正常流量模式、设备CPU水平），以便快速识别异常。新设备入网需有严格的测试与审批流程，避免兼容性问题引发全网风险。网络工程师不仅需精通技术，更需具备系统化的问题分析与预防性优化能力。
